Кратко: автономное электроснабжение на базе дизельного генератора превращает энергию топлива в ток по цепочке: ДВС раскручивает ротор альтернатора, создавая стабильное напряжение 220 или 380 В с частотой 50 Гц при поддержке регулятора AVR. Щит АВР автоматически переключает дом на резерв за 10–40 секунд при аварии в сети, исключая встречный ток. Чтобы генератор не глох, его мощность подбирают с запасом 20–30%, суммируя нагрузку бытовых приборов и пиковые пусковые токи двигателей насосов и компрессоров.
Автономное электроснабжение – это независимое питание объекта от собственной электростанции, а не из централизованной сети. Путь энергии состоит из пяти звеньев:
- топливо в баке;
- двигатель, превращающий его сгорание во вращение коленвала;
- генератор, вырабатывающий переменный ток;
- распределительный щит с автоматикой, управляющей переключением линий;
- подключенная техника, которая потребляет полученную энергию.
Разберем каждое звено по порядку на примере классической схемы резервной дизельной электростанции (типовые технические решения и варианты исполнения можно посмотреть на примере дизельного генератора Fubag – https://generator-rf.ru/catalog/dizelnye-generatory-fubag/): так проще понять внутренние процессы и избежать ошибок при монтаже, расчете мощности и подборе оборудования.
Из чего состоит система автономного электроснабжения
Система автономного электроснабжения представляет собой инженерный комплекс, где генератор – лишь один из элементов. В типовую рабочую схему входят:

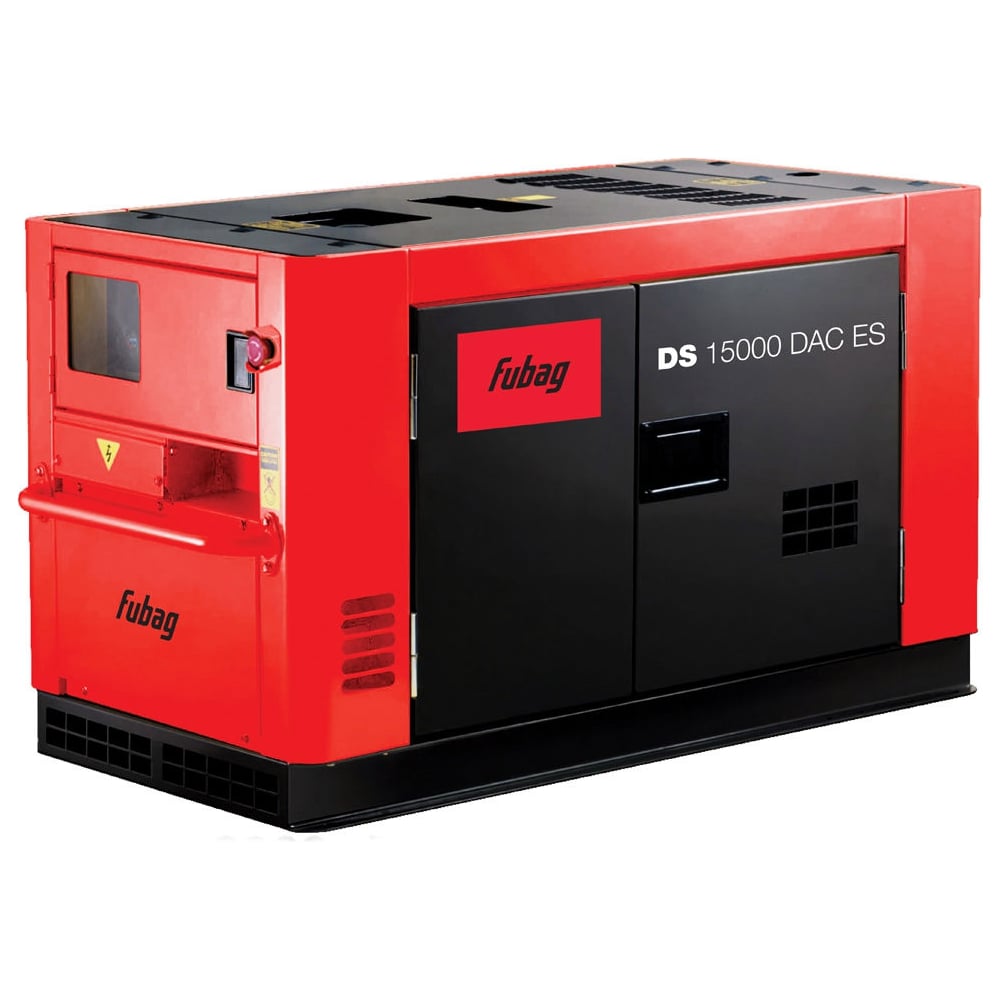

- Дизель-генераторная установка (ДГУ): двигатель внутреннего сгорания и альтернатор, закрепленные на общей виброизолированной раме и оснащенные контроллером управления.
- Топливная система: встроенный или внешний резервуар, объем которого определяет запас непрерывной работы без дозаправки.
- Щит автоматического ввода резерва (АВР): блок коммутации, отслеживающий параметры внешней сети и переключающий потребителей на автономный источник.
- Кабельные трассы и распределительный щит: силовые линии с устройствами защиты (автоматические выключатели, УЗО, дифференциальные автоматы).
- Потребители электроэнергии: бытовая техника, инженерные насосы, системы отопления, освещение и чувствительная электроника.
Безотказность резервного питания зависит от согласованности каждого звена цепочки, а не только от номинала ДГУ.
Как дизельный двигатель превращает топливо во вращение
Принцип работы дизельного генератора базируется на термодинамическом четырехтактном цикле:
- Впуск: впускной клапан открывается, поршень движется вниз и засасывает в цилиндр атмосферный воздух.
- Сжатие: клапаны закрыты, поршень идет вверх, сжимая воздух в 16–22 раза. От колоссального давления воздух разогревается до температуры свыше 600 °C. В конце такта форсунка распыляет солярку в камеру сгорания под высоким давлением.
- Рабочий ход (сгорание и расширение): мелкодисперсное топливо самовоспламеняется от контакта с раскаленным воздухом. Газы резко расширяются, толкают поршень вниз и передают крутящий момент на коленчатый вал.
- Выпуск: открывается выпускной клапан, поднимающийся поршень выталкивает отработанные газы в выхлопной коллектор.
Вращение коленчатого вала преобразует тепловую энергию сгорания в механическую работу, необходимую для ротора электрогенератора.
Что поддерживает работу двигателя
Стабильный четырехтактный цикл обеспечивают вспомогательные узлы:
- Топливная магистраль: бак, фильтры грубой и тонкой очистки, подкачивающий насос и топливный насос высокого давления (ТНВД), который подает солярку к форсункам строго дозированными порциями.
- Система охлаждения: радиатор, термостат, водяная помпа и антифриз отводят избыточное тепло, предотвращая температурную деформацию блока цилиндров.
- Система смазки: масляный насос прокачивает моторное масло через каналы коленвала и шатунов, формируя масляную пленку и снижая механический износ трущихся пар.
- Выхлопной тракт: выводит отработанные газы наружу, а штатный глушитель снижает акустическую нагрузку.
Как генератор превращает вращение в электричество
Устройство дизельного генератора включает электрическую машину – альтернатор. Он состоит из подвижной части (ротора) и неподвижного внешнего сердечника (статора):
Коленчатый вал двигателя вращает ротор, на обмотки которого подается ток возбуждения, создающий магнитное поле. Вращающееся магнитное поле пересекает витки медных обмоток статора. По закону Фарадея в неподвижных проводниках индуцируется переменная электродвижущая сила (ЭДС). В трехфазных альтернаторах статорные обмотки сдвинуты относительно друг друга на угол 120 градусов, благодаря чему на выходе формируются три фазы со сдвигом синусоиды. Полученный ток передается на выходные клеммы и распределительный щит.
Как поддерживаются частота и напряжение
Для безаварийной работы бытовой и промышленной аппаратуры генератор обязан выдавать стабильные параметры:
- Частота тока (50 Гц): жестко зависит от скорости вращения вала. Для альтернатора с одной парой полюсов двигатель должен непрерывно удерживать ровно 3000 об/мин, а для тихоходных четырехполюсных установок – 1500 об/мин. Механический или электронный регулятор оборотов двигателя дозирует подачу дизеля: при набросе нагрузок подача топлива увеличивается, удерживая частоту в допустимых пределах.
- Напряжение (230 В / 400 В): контролирует электронный блок – автоматический регулятор напряжения (AVR). Он в режиме реального времени измеряет параметры на выходе генератора и меняет ток подмагничивания ротора, нивелируя колебания вольт-амперной характеристики при включении потребителей.
«Главная опасность нестабильного тока – не в том, что лампочки начнут мигать. Современные электронные платы управления настенных котлов, циркуляционные насосы с частотниками и импульсные блоки питания ПК крайне чувствительны к форме синусоиды и отклонению частоты даже на 2–3 Гц. Если привод "плавает" по оборотам, а регулятор AVR с задержкой компенсирует импульсный наброс мощности, котел немедленно выдает аварийную ошибку розжига или его микросхемы перегорают. Поэтому надежность узла стабилизации важна так же, как и номинальная мощность станции» – Сергей М, инженер систем электроснабжения компании ООО «ПРОМОБОРУДОВАНИЕ».
Как электричество попадает к технике: щит, АВР и схемы подключения
Щит автоматического ввода резерва делает переключение на автономный генератор полностью независимым от присутствия человека:
- Мониторинг сети: микропроцессорный контроллер щита круглосуточно замеряет величину фазных напряжений и частоту на основном вводе.
- Команда на старт: при выходе параметров за границы допуска или при полном обрыве АВР подает сигнал запуска на блок управления ДГУ. Электростартер прокручивает двигатель, станция заводится и выходит на номинальные рабочие обороты. Прогрев масляной системы и цилиндров занимает от 10 до 40 секунд (по паспорту модели).
- Ввод резерва: как только альтернатор выходит на паспортные 230/400 В и частоту 50 Гц, силовые контакторы отключают аварийный сетевой ввод и подают фазы от генератора во внутреннюю сеть объекта.
- Возврат на сеть и штатное охлаждение: когда сетевое напряжение восстанавливается и держится в норме контрольное время (обычно 2–5 минут), АВР переключает нагрузку обратно на городскую линию. Двигатель станции не глушится мгновенно: он работает на холостом ходу еще 1–3 минуты для плавного охлаждения деталей цилиндро-поршневой группы, после чего останавливается.
Ручное подключение через реверсивный рубильник
Если щит АВР не установлен, подключение организуют через ручной реверсивный (перекидной) рубильник с фиксацией положений «Сеть – 0 – Генератор»:
- Преимущества: простота схемы, независимость от дополнительной электроники и низкая себестоимость.
- Недостатки: необходимость личного присутствия – владельцу нужно вручную завести мотор, дать ему прогреться и перевести рычаг в рабочее положение.
Важно: категорически запрещено запитывать проводку через спаренные автоматы или кустарный провод «вилка-вилка», вставленный в комнатную розетку. При восстановлении городского питания неизбежно возникнет межфазное замыкание встречных токов, которое приведет к взрыву щитка, пожару и разрушению альтернатора.
Схемы подключения дизельного генератора:
- Однофазный ввод (220–230 В): к нему подключается однофазный генератор. Вся полезная мощность генератора отдается в одну силовую жилу без риска разбалансировки.
- Трехфазный ввод (380–400 В): распространенная ошибка для загородных домов без станков и мощных гидромоторов – установка трехфазного генератора. В такой машине паспортная мощность жестко делится на три обмотки: станция на 9 кВт выдает не более 3 кВт на одну фазу. Разница токов между нагруженными фазами не должна превышать 20–25%, иначе наступает «перекос фаз», ведущий к перегреву обмоток, просадке напряжения и выбиванию тепловой защиты.
- Обязательные защитные компоненты:
- Заземление: выделенный защитный контур с сопротивлением растеканию не более 4 Ом для нейтрализации токов утечки и снятия статики.
- Дифференциальная защита: УЗО и дифавтоматы защищают людей от поражения электрическим током при повреждении изоляции кабелей.
- Контроль чередования фаз: обязателен при подключении трехфазных двигателей (неправильный порядок чередования L1, L2, L3 заставит вал насоса или компрессора крутиться в противоположную сторону).
Что питает генератор и как не перегрузить его
Все электроприборы делятся на две категории по профилю потребления энергии при включении:
- Активная (омическая) нагрузка: нагревательные ТЭНы, конвекторы, утюги, лампы накаливания. Они преобразуют весь ток в тепловое излучение. Их пусковой коэффициент равен единице (k = 1,0), то есть ток включения не превышает номинальный.
- Индуктивная (реактивная) нагрузка: электроприборы с электромоторами, соленоидами и компрессорами (погружные насосы, холодильники, кондиционеры, циркуляционные помпы). В момент разгона ротора из состояния покоя им требуется мощный бросок энергии – пусковой ток в 2–5 раз превышает номинальное значение.
Примеры пусковых токов и пиковой мощности для типичных потребителей:
- Освещение, телевизоры, компьютеры, сетевое оборудование: номинальная мощность – около 400 Вт; коэффициент пуска k = 1,0–1,1; пиковая потребность при включении – 400–440 Вт.
- Бытовой холодильник с компрессором: номинальная мощность – 300 Вт; коэффициент пуска k = 3,0–3,5; пиковая потребность при включении – 900–1050 Вт.
- Скважинный насос водоснабжения: номинальная мощность – 1100 Вт; коэффициент пуска k = 3,5–5,0; пиковая потребность при включении – 3850–5500 Вт.
- Поршневой воздушный компрессор: номинальная мощность – 2200 Вт; коэффициент пуска k = 4,0–4,5; пиковая потребность при включении – 8800–9900 Вт.
Как рассчитать мощность дизельного генератора
Чтобы генератор не уходил в защиту при каждом старте насоса гидроаккумулятора, расчет проводят по шагам:
- Сложите постоянную нагрузку: просуммируйте мощности приборов, которые работают непрерывно (дежурное освещение, контроллер котла, холодильник, видеонаблюдение).
- Учтите пусковой бросок самого тяжелого прибора: двигатели в доме редко стартуют одновременно в одну секунду, поэтому суммировать коэффициенты всех моторов не нужно. К сумме базовых мощностей прибавляют максимальный пусковой ток только одного, самого мощного потребителя (как правило, скважинного насоса).
- Разграничьте кВт и кВА: полная мощность измеряется в киловольт-амперах (кВА), а полезная активная – в киловаттах (кВт). Они связаны между собой через коэффициент мощности:
кВт = кВА * cos phi
Для большинства дизельных генераторов коэффициент мощности cos phi составляет около 0,8. Это означает, что станция с паспортом 10 кВА способна отдать в активную нагрузку не более 8 кВт (10 кВА * 0,8 = 8 кВт). - Заложите технологический запас 20–30%: генератор должен эксплуатироваться в диапазоне 40–80% от своей номинальной мощности. Длительная перегрузка выше 100% приводит к остановке по теплу, а затяжная эксплуатация на холостом ходу (ниже 25–30% нагрузки) провоцирует закоксовывание поршневых колец и выброс несгоревшей солярки в выхлопной коллектор.
Пример практического расчета:
Базовые приборы дома непрерывно потребляют 4 кВт. Скважинный насос номиналом 1,1 кВт при старте кратковременно требует около 4,5 кВт (пусковая прибавка к постоянной нагрузке составляет 3,4 кВт).
Суммарный пиковый бросок при включении насоса составит:
4 кВт + 4,5 кВт = 8,5 кВт
С учетом технологического запаса для такого объекта необходим генератор с полезной мощностью не менее 8,5–9 кВт (полная мощность альтернатора – порядка 11–12 кВА).
Как выбрать генератор для автономного питания
Критерии выбора генераторов:
- Фактическая полезная мощность: сумма базовых нагрузок плюс пусковой запас и технологический резерв в 20–25%.
- Фазность: однофазный вариант (230 В) идеален для частных домов с типовой разводкой; трехфазный (400 В) обоснован только при эксплуатации станков, мощных электроплит или трехфазных котлов.
- Тип охлаждения: воздушное подходит для аварийного резерва длительностью 4–8 часов непрерывной работы; жидкостное (радиаторное) необходимо для круглосуточной эксплуатации в роли основного источника тока.
- Способ запуска: ручной шнур, электростартерный пуск с ключа или автоматический интерфейс для подключения блока АВР.
- Исполнение корпуса: открытая рама – для закрытых вентилируемых технических помещений; шумозащитный всепогодный кожух – для круглогодичной установки под открытым небом.
- Емкость топливного бака: определяет периодичность обслуживания (стандартный диапазон – от 8 до 24 моточасов на одной заправке).
Топливо, обслуживание, безопасность при эксплуатации
Чтобы дизельная электростанция гарантированно запустилась в аварийной ситуации и отработала заложенный производителем ресурс, недостаточно просто нажать кнопку «Пуск». Надежность и безаварийность всей системы зависят от строгого соблюдения четырех базовых эксплуатационных правил:
- Сезонность топлива: применяйте горючее, строго соответствующее температуре воздуха (летнее, зимнее или арктическое). Парафинизация летней солярки на морозе намертво забивает поры фильтра тонкой очистки, блокируя подачу горючего.
- Учет моточасов и регламент ТО: первая замена масла и масляного фильтра проводится после обкатки (через первые 20–50 моточасов). Последующее плановое ТО выполняется по встроенному счетчику моточасов – каждые 100–250 часов в зависимости от регламента завода.
- Отвод выхлопа и приточная вентиляция: при монтаже в котельной обязательна установка герметичной гибкой виброразвязки (сильфона) из нержавеющей стали для вывода выхлопных газов, а также приточно-вытяжных клапанов с электроприводом для предотвращения теплового удара двигателя.
- Пожарная безопасность: запрещено монтировать ДГУ в жилых комнатах и помещениях без принудительной вентиляции и огнетушителей порошкового или углекислотного типа.
Вывод
Автономное электроснабжение – это единый инженерный комплекс: дизельный двигатель обеспечивает механическую тягу, альтернатор с AVR отвечает за стабильные 50 Гц и чистоту напряжения, щит АВР автоматизирует включение, а защитная автоматика предохраняет технику от скачков.
Точный расчет пусковых характеристик электромоторов и грамотный монтаж гарантируют, что объект сохранит тепло, связь и свет при любых авариях централизованной сети. Перед закупкой оборудования и прокладкой кабелей рекомендуется согласовать схему распределения нагрузок с профильным инженером.
Часто задаваемые вопросы
Сколько топлива расходует дизельный генератор?
Средний удельный расход современных дизельных станций составляет 200–260 граммов топлива на 1 кВт выработанной электроэнергии в час (ориентировочно 0,25–0,35 литра на 1 кВт*ч при загрузке около 70–75%). Точные паспортные значения зависят от типа ТНВД и объема двигателя.
Можно ли подключать генератор напрямую к домашней розетке?
Нет, это грубейшее нарушение правил электробезопасности. При внезапной подаче городского напряжения возникнет встречный фазный ток, который вызовет мощный взрыв в щитке и выведет из строя обмотки альтернатора. Соединение допускается только через реверсивный рубильник или контакторы АВР с механической и электрической взаимной блокировкой.
Как работает автозапуск дизельного генератора (АВР)?
Контроллер постоянного мониторинга отслеживает сетевой ввод. При исчезновении напряжения он замыкает цепь стартера, дожидается выхода агрегата на рабочие обороты и переключает нагрузку дома на генератор. После возврата основной сети щит переводит нагрузку обратно, охлаждает мотор на холостом ходу и глушит его.
Что такое моточас и почему он важен?
Моточас отражает фактическую наработку узлов мотора с учетом оборотов коленчатого вала. Так как генераторы работают на фиксированных высоких оборотах (1500 или 3000 об/мин), деградация масла и механический износ трущихся пар происходят быстрее, чем в автомобиле. Именно по моточасам рассчитывается срок замены расходников.
Сколько дизельный генератор может работать без остановки?
Установки с воздушным охлаждением требуют технологического перерыва каждые 4–8 часов для охлаждения картера. Стационарные промышленные ДГУ с жидкостным радиатором и моторами на 1500 об/мин способны непрерывно работать сотни часов вплоть до наступления срока плановой замены моторного масла и фильтров.
